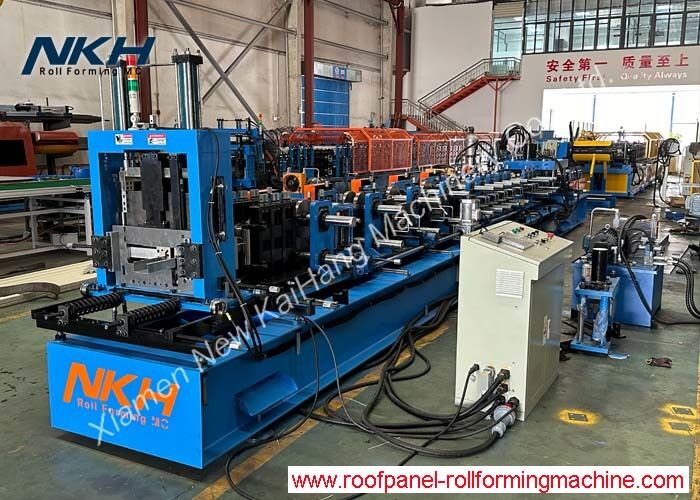

C & Z Purlin hình thành máy tự động trao đổi thay đổi nhanh tùy chỉnh cuộn hình thành máy

1. Độ dày: 1,5mm-3 mm
2. Vật liệu: Bảng GI, 245Mpa
3. Cách cắt: bằng thiết kế cắt dừng
4. Độ khoan dung cắt: ±1mm

Ngày nay, có các máy hình thành cuộn c/z purlin tự động thay đổi kích thước của các cuộn thép C và Z nhanh chóng (nhiều hơn tại máy hình thành cuộn c/z purlin có thể thay đổi).

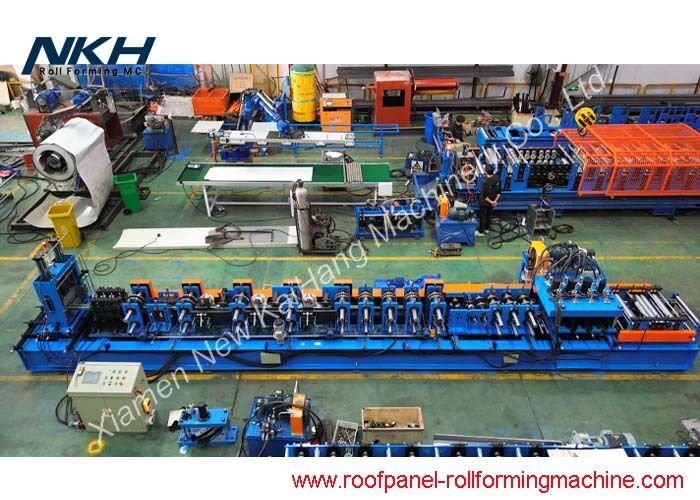

So với các máy tạo cuộn c / z truyền thống, một máy thay thế có thể hoạt động hiệu quả hơn nhiều,vì nó chỉ mất 10 phút tối đa để sản xuất z thép purlins của một kích thước khác nhauNói chung, một Z phần thép kênh cuộn máy hình thành thường bao gồm một tay decoiler, hướng dẫn cho ăn với thiết bị làm bằng, công cụ đâm thủy lực, cuộn hình thành phần, cắt thủy lực,hệ thống truyền tải, một tủ điều khiển PLC, một máy bơm dầu thủy lực và bàn chạy ra.

1. Máy cắt cuộn thủy lực
2. Thiết bị nâng cấp trước
3. Thiết bị đâm trước thủy lực

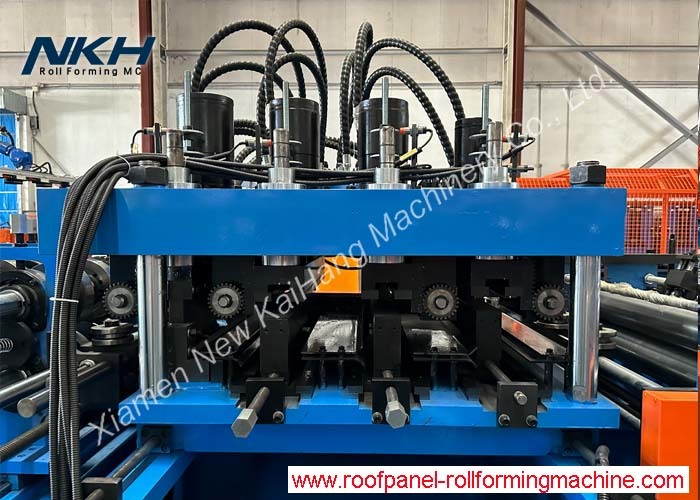

4. Máy tạo cuộn với thay đổi kích thước tự động
5. Thiết bị cắt hậu thủy lực
6. Bỏ hết bàn.
7. Hệ thống điều khiển PLC

• 5TX600mm Hydraulic Un-coiler hoặc de-coiler thủ công

Không có động cơ; Nạp tải = MAX.5Tons

Hệ thống thủy lực để mở rộng lỗ bên trong cuộn dây, động cơ bơm: 3KW

Vòng cuộn bên trong đường kính = 510+/-30mm

Độ rộng cuộn dây = MAX.600mm

Chuyển động của tay lái: Loại vạch

• Thiết bị Pre-Leveling

Thiết bị Pre-Level với 4 trên 3 trục để loại bỏ Bộ cuộn dây

Chia sẻ cùng một động cơ với trước đây cuộn

• Thiết bị đâm trước/cắt trước thủy lực

Chia sẻ trong cùng một nhóm thủy lực với cắt sau

Thiết bị cắt trước để cắt đầu tiên / cuối của các tấm mảnh của cuộn

Để đâm dưới lỗ

• Các lỗ hổng đơn khe hoặc tròn trên mạng lưới
• Các lỗ đục hai khe hoặc tròn trên mạng lưới
• Các lỗ hổng đơn khe hoặc tròn ở mỗi bên vòm

• Chi tiết máy tạo cuộn như trong bảng dưới đây:

• Thiết bị cắt hậu thủy lực

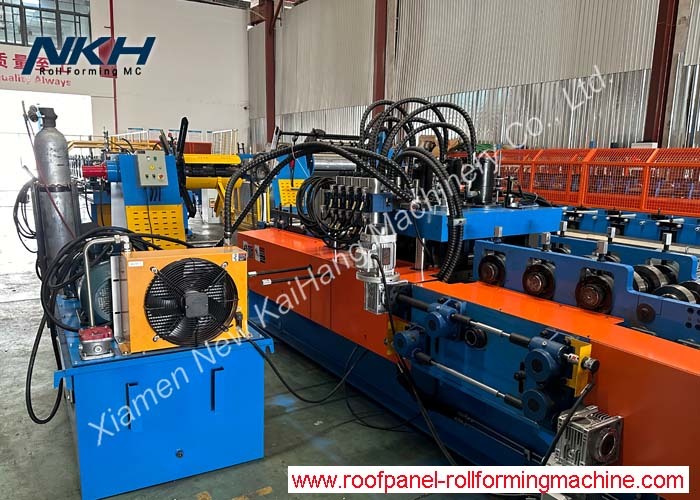

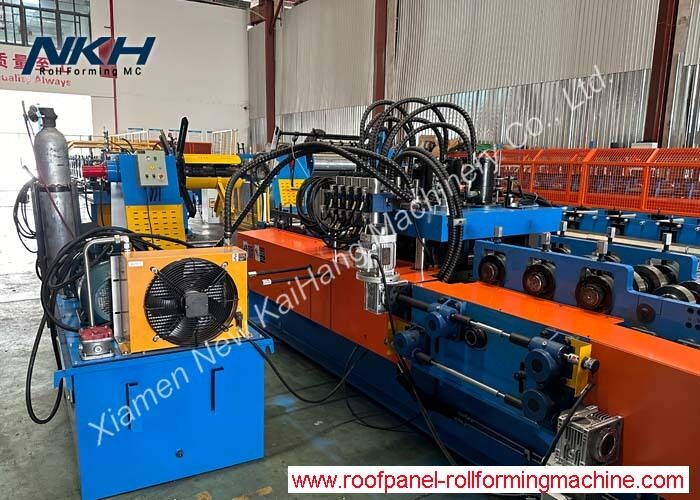

Nhóm thủy lực: 11KW

Dừng để cắt thiết kế

Có chất thải sau khi cắt

Tất cả các kích thước chia sẻ trong cùng một nhóm thủy lực

Vật liệu cắt: Cr12, xử lý nhiệt

• Hệ thống điều khiển PLC

Kiểm soát số lượng & cắt dài tự động

Kết hợp với: PLC thương hiệu Siemens và màn hình cảm ứng

Inverter thương hiệu Schneider, bộ mã hóa Omron, vv

Độ khoan dung cắt theo chiều dài≤±1mm

Điện áp điều khiển 24V

• Sản phẩm Rack dài 4 mét, loại cuộn
